10/15/20 Yagi Tribanda

Antena Yagi tribanda HF supercompacta de 7 elementos, 10 m/15 m/20 m.

2 elementos (20 m), 2 elementos (15 m). 3 elementos (10 m). Antena de banda ancha de muy alta ganancia, baja ROE y excelente relación señal-ruido (F/B).

Excelentes propiedades mecánicas. Alimentación directa de 50 ohmios. Potencia de entrada limitada únicamente por la línea de alimentación (Cable coaxial ).

La antena está fabricada en aleación de aluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), lo que le confiere una mayor durabilidad frente a los agentes atmosféricos más agresivos (hielo, agua, rayos UV, polvo fino, lluvia ácida,salinidad) y una mayor resistencia a las tensiones mecánicas del viento.

Tornillos Inox grado marino.

Los aisladores de los elementos son de POLIPROPILENO PPC 5660, un material resistente a variaciones térmicas considerables (de -20 °C a +130 °C), con alta carga de rotura, buena resistencia a la abrasión y una resistividad volumétrica muy alta.

Solo es necesario un cable de alimentacion de 50 Ohm.

Banda 10m / 15m / 20m

FB (dB) 25dB /22dB / 22dB

Ganancia dBd* 5.5 / 4.3 / 4.2

Ganancia dBi** 13.1 / 12.0 / 11.5

*ganancia sobre dipolo en espacio libre

**ganancia a 20m del suelo (= dBd + 2,15 dB isótropo + 5 dB de reflexión del suelo)

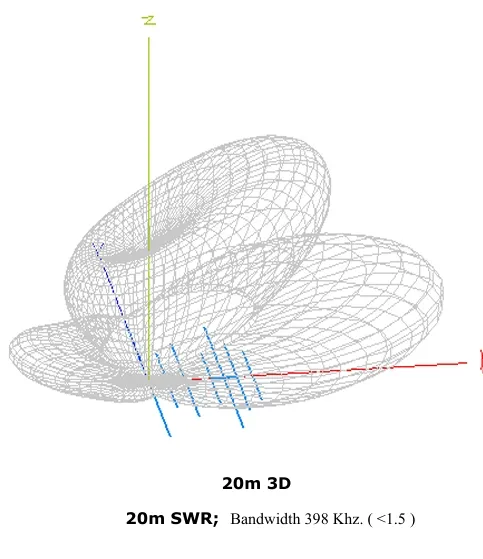

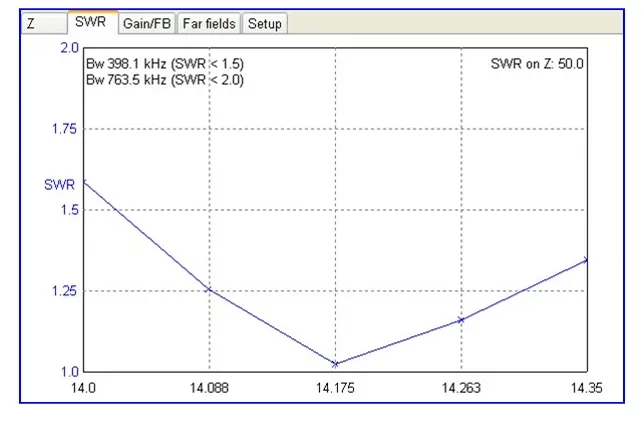

SWR 14,0 – 14,20 – 14,35 1,3 – 1,0 – 1,4

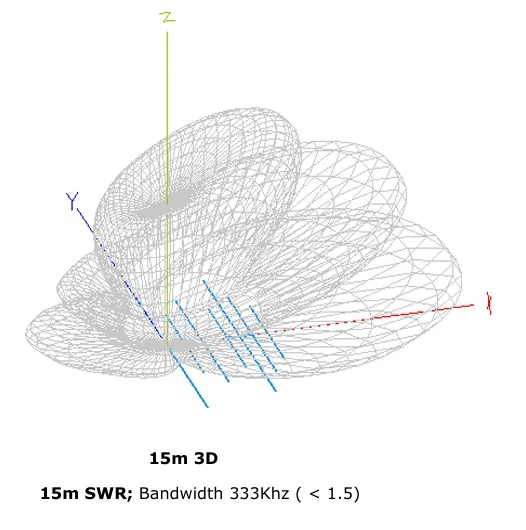

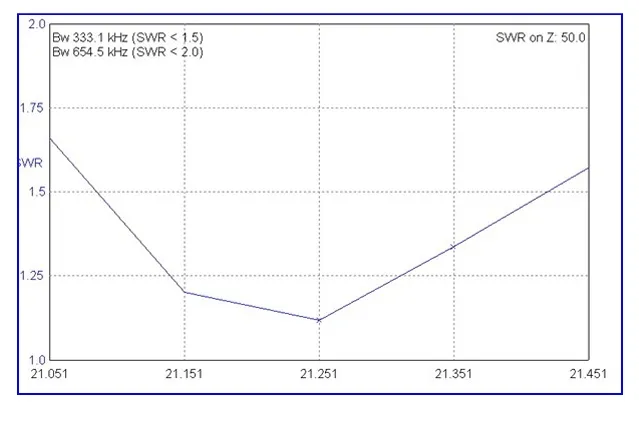

SWR 21,0 – 21,25 – 21,45 1,6 – 1,0 – 1,5

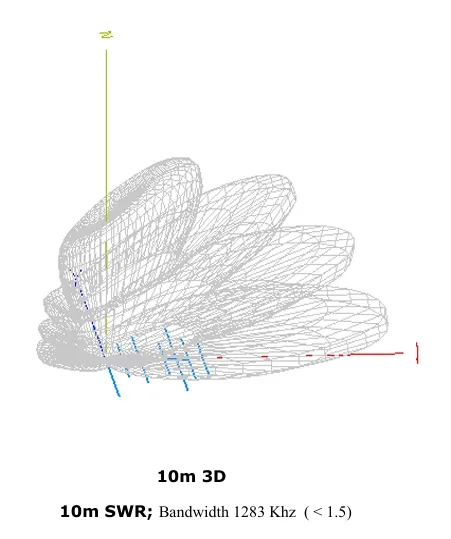

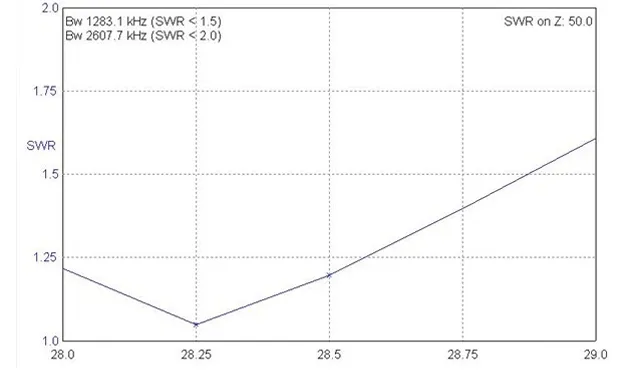

SWR 28,0 – 28,40 – 29,00 1,2 – 1,1 – 1,6

Impedancia 50 Ohm

Numero de elmentos 7

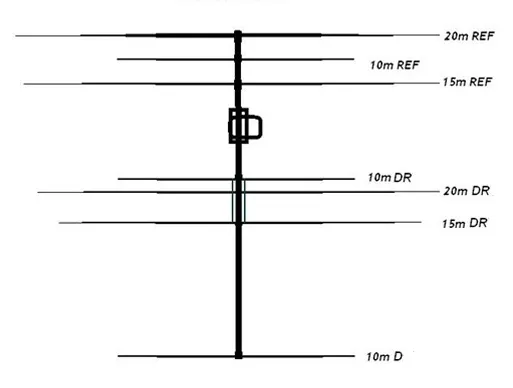

Elementos activos por banda: 20m: 2 elementos 15m: 2 elementos / 10m: 3 elementos

Elemento mas largo 10.96m

Longitud del boom 4.10m

Peso 20Kg.
