Emulador AH-4 para equipos ICOM

Buenas a todos compañeros.

El emulador analógico AH-4 para equipos ICOM de diseño propio, permite la automatización de los transceptores ICOM (IC-7300, IC-706, IC-7100, etc.) con acopladores de otras marcas (CG-3000, LDG, etc.), activando la portadora CW en baja potencia al pulsar el TUNE del equipo, al cambiar de banda o en la primera pulsación PTT, independientemente del modo o potencia de salida de operación. Tras realizar el ajuste, el equipo vuelve al estado previo. Esto elimina la tarea manual y repetitiva del cambio de modo y ajuste de potencia, para una adaptación de antena segura tanto de transceptores, como de acopladores automáticos.

Características técnicas destacadas:

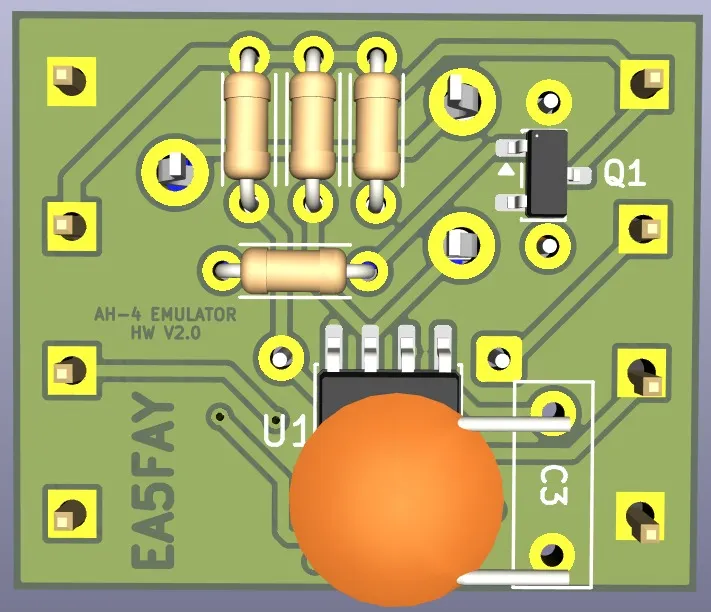

Diseño mixto robusto: Combina componentes SMD para reducir el tamaño con componentes discretos tradicionales.
Inmune a la RF: Circuito analógico puro (sin Arduino/PIC) que evita bloqueos por retornos de RF o estática.
Temporización fina ajustable: Mediante potenciómetro miniatura, permite regular el tiempo de TX de 1,79s a 7,6s aprox. (evita los incómodos saltos fijos de 10s de otros emuladores).

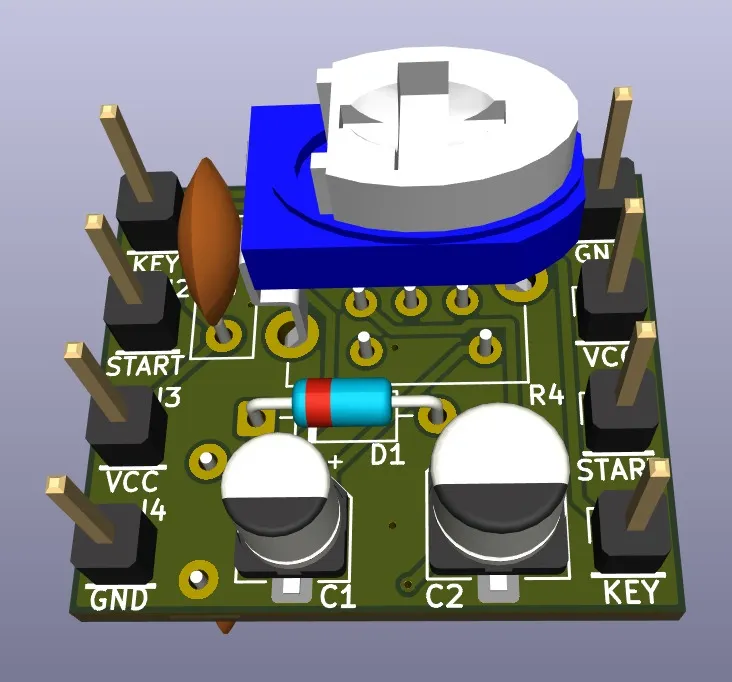

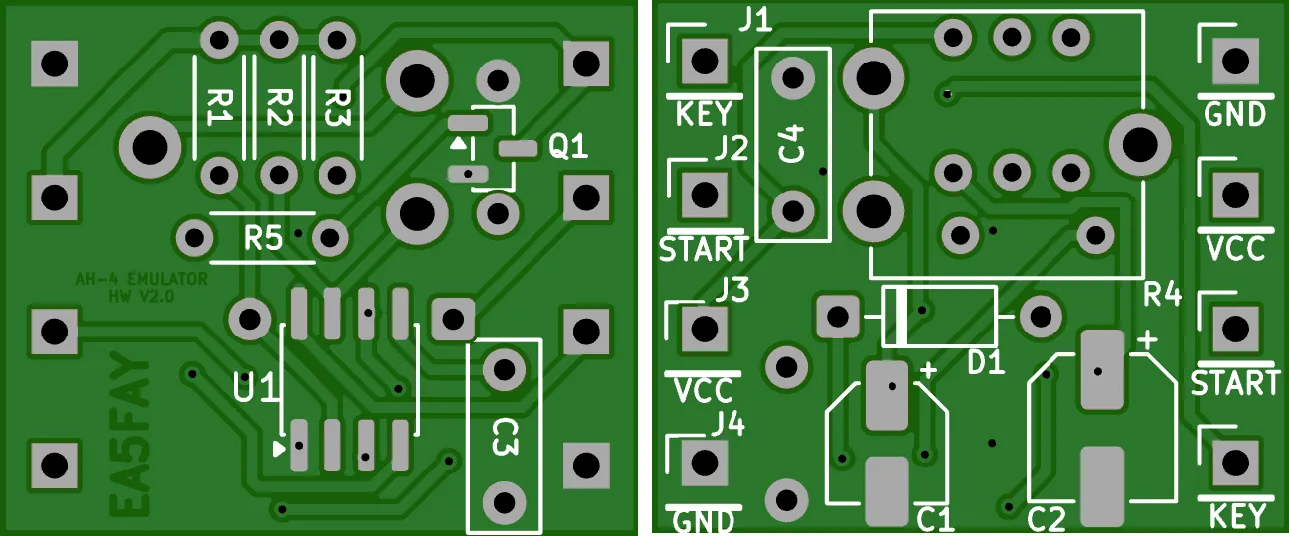

Diseño reversible inteligente: El PCB permite el conexionado por ambos lados. De este modo, el montaje facilita que el potenciómetro de ajuste quede siempre orientado hacia arriba, independientemente de la posición del conector Molex trasero de tu equipo.

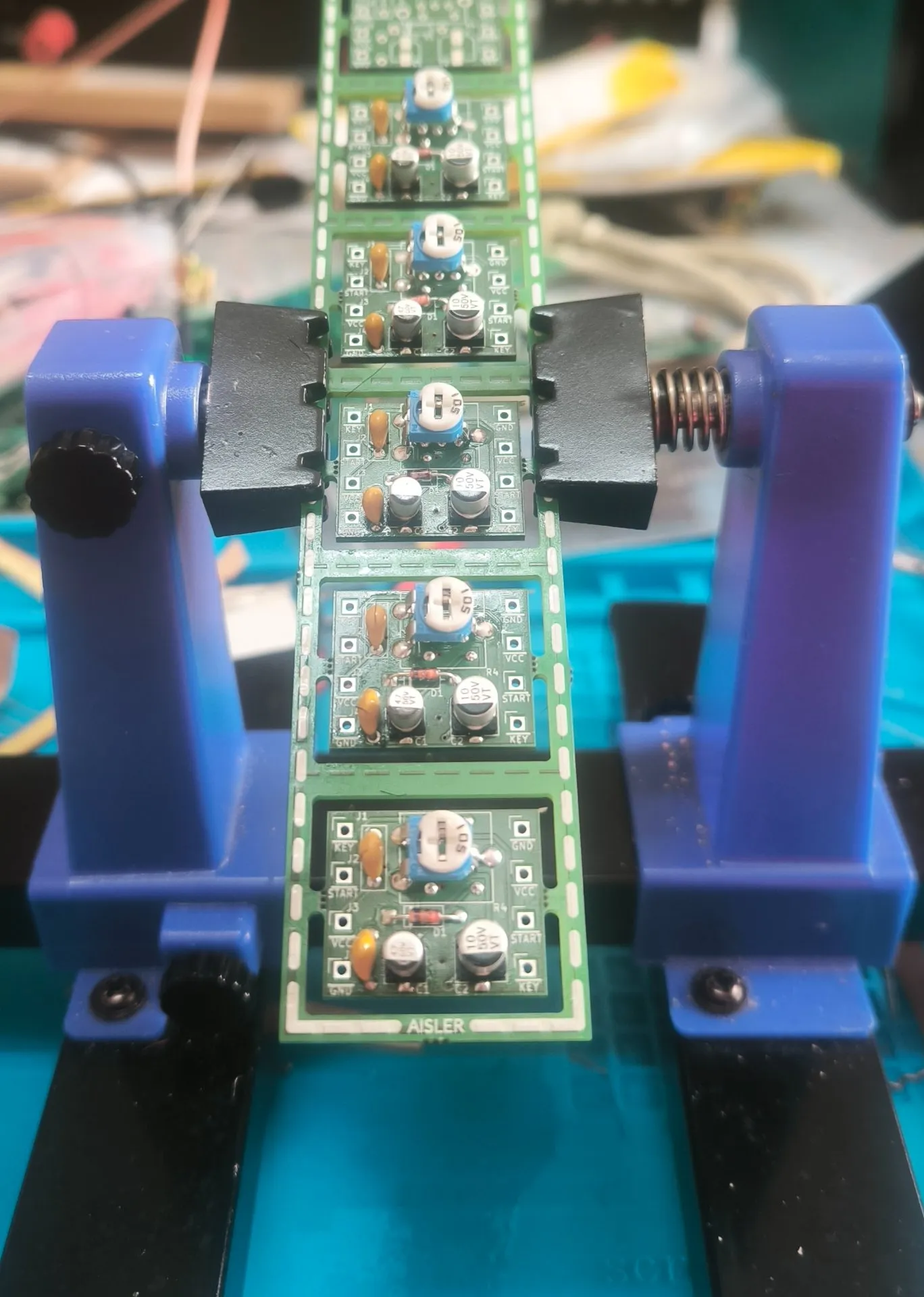

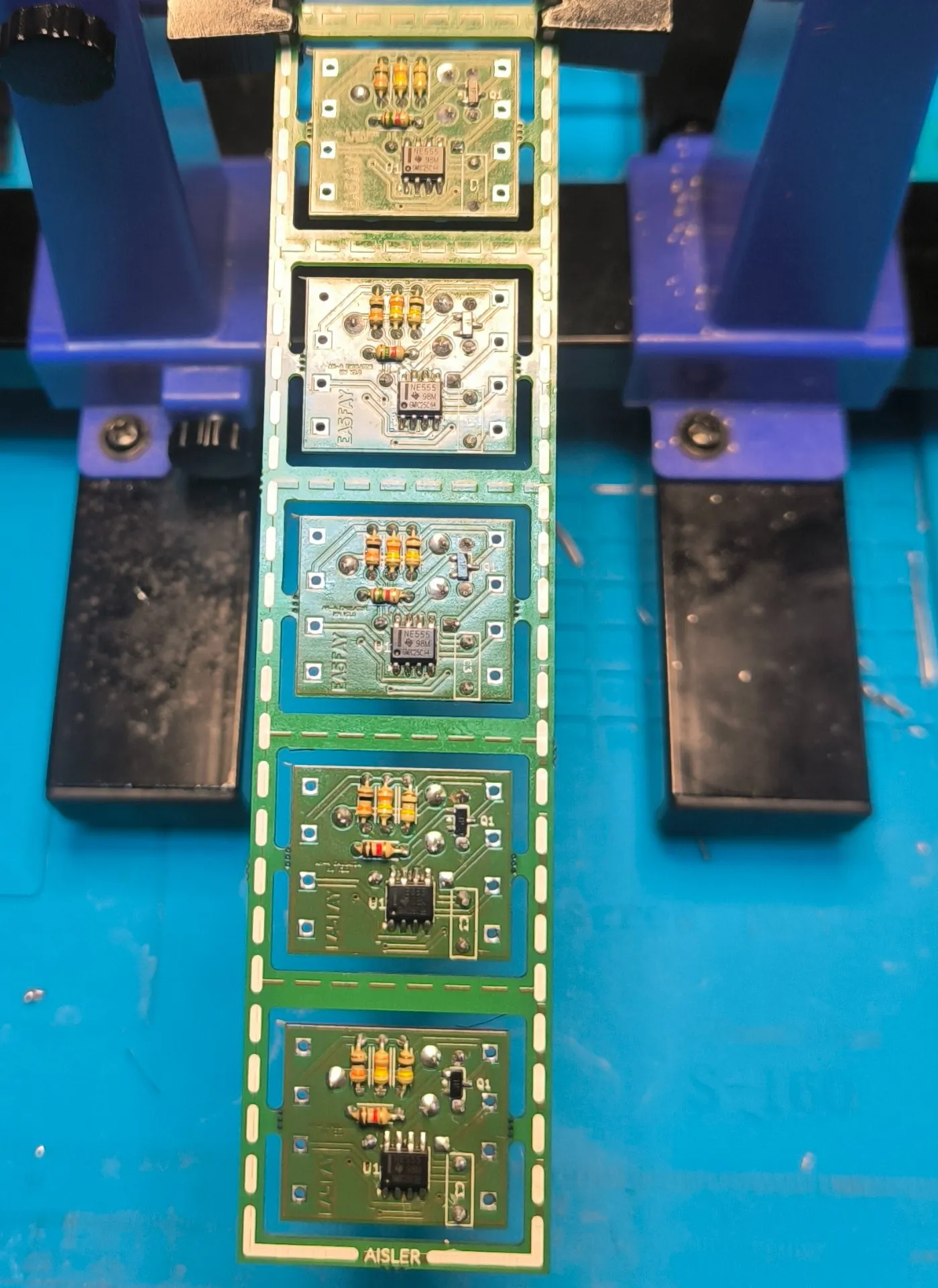

Nota importante sobre plazos de entrega (Preventa): Las placas (PCBs) ya están fabricadas con fecha estimada de llegada para el 7 de julio, y los componentes están en camino. Este anuncio funciona como reserva del excedente del lote, con los siguientes plazos estimados de envío: PCBs sueltas y Kits (Opciones 1 y 2): Envíos a partir de la semana del 13 de julio. Unidades Montadas (Opción 3): Envíos a partir del 20 de julio (por orden de reserva, ya que requiere tiempo de soldadura SMD, testeo y vulcanizado manual).

Opciones y Precios:
Opción 1: Solo PCB. Placa profesional con ruteado optimizado y plano de masa. Precio: 15€. (Con envío certificado).
Opción 2: Kit Premium Completo. Incluye PCB, componentes electrónicos (SMD e inserción), espadines y el conector Molex de 4 pines original de Icom suelto. Precio: 41€. (Con envío certificado).

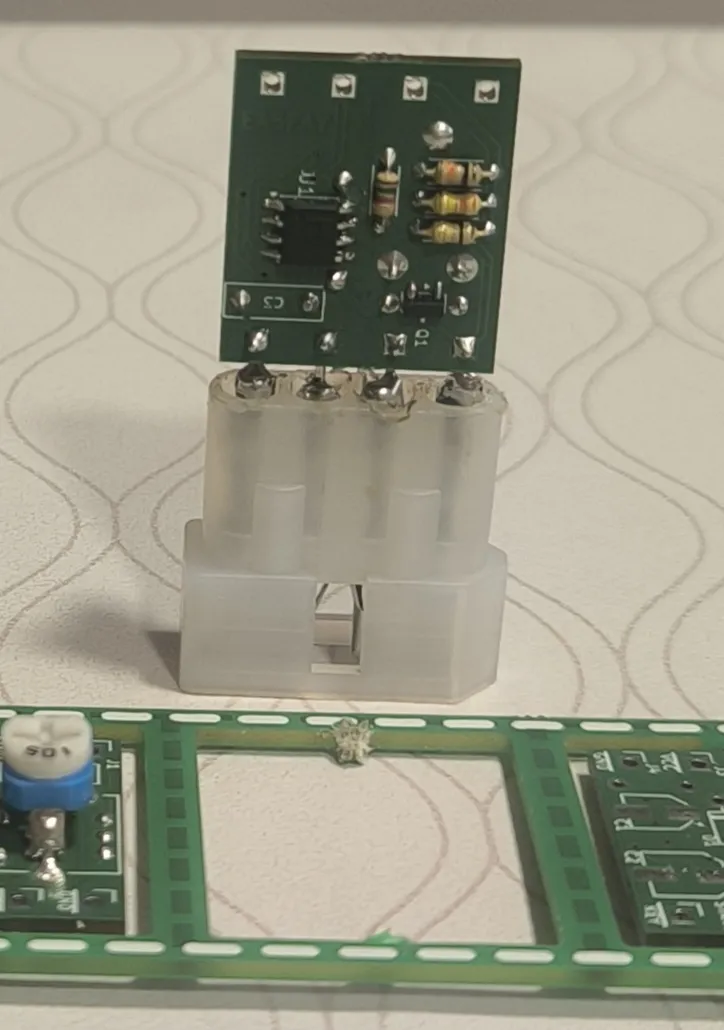

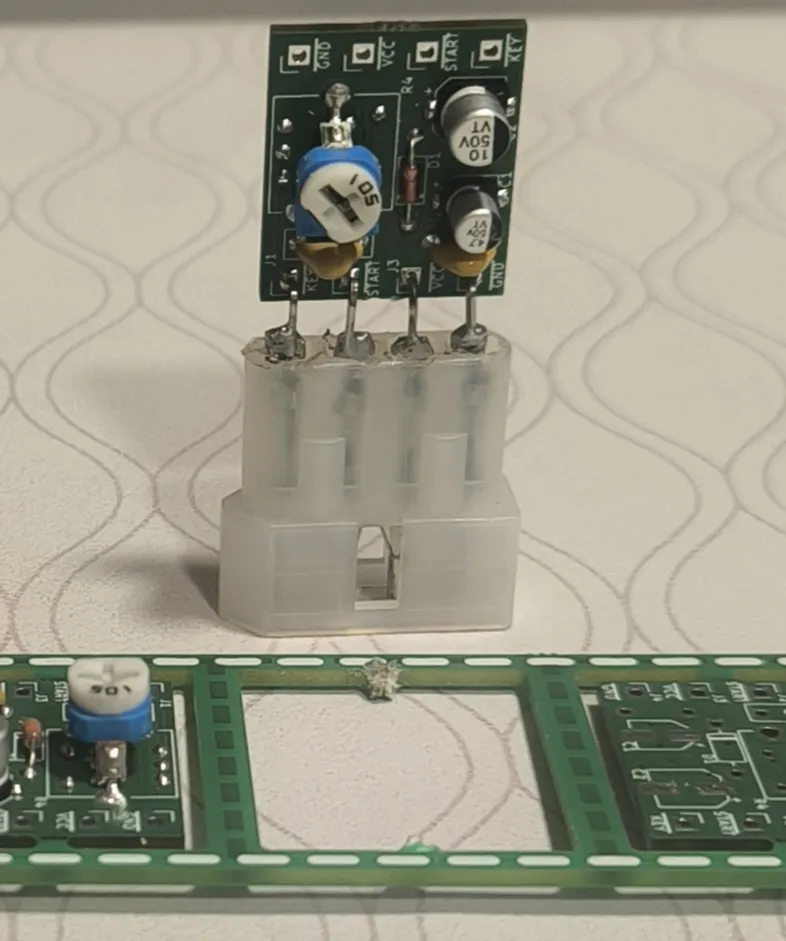

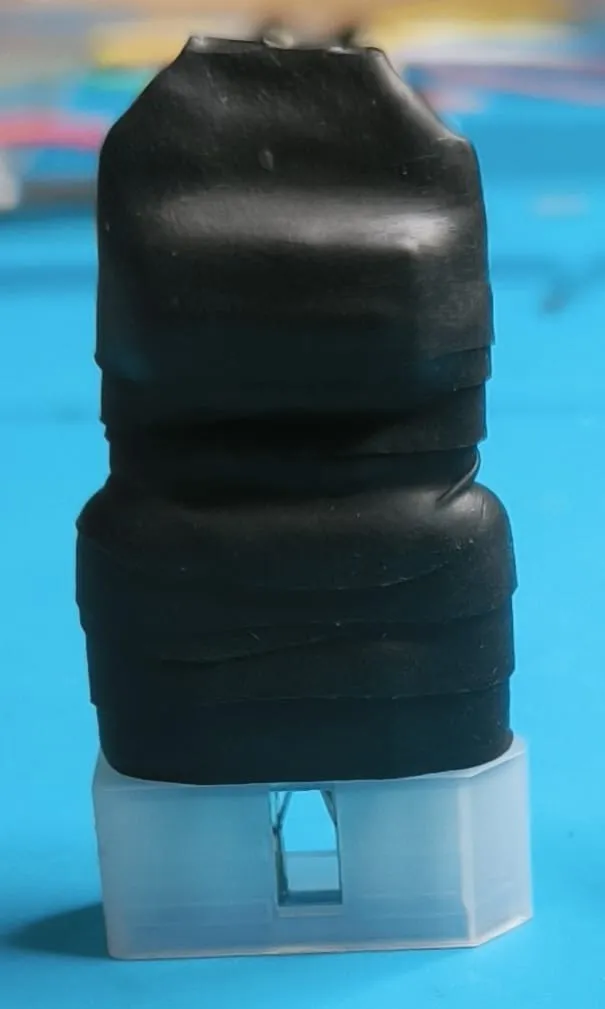

Opción 3: Unidad Montada (Plug & Play). Totalmente soldado y verificado. El conector Molex va integrado directamente sobre espadines robustos y el conjunto incluye un acabado vulcanizado en caucho contra la humedad y tirones. Precio: 61€. (Con envío certificado).
El conjunto queda como un Dongle enchufable plug & play conectado directamente al puerto AH-4 del equipo.

Interesados contactar por mensaje privado o email.
73 de EA5FAY!
